unità di 200Nm3/H PSA per la fabbrica di produzione dell'idrogeno

unità di 200Nm3/H PSA per la fabbrica di produzione dell'idrogeno

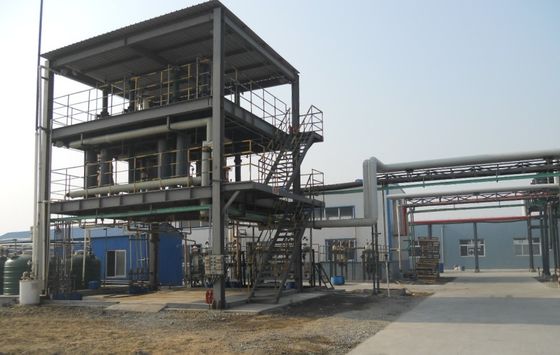

Pianta dell'idrogeno di Wei Tai 200Nm3/h PSA, produzione dell'idrogeno da metanolo

Applicazione di tecnologia

Facendo uso di metanolo come materia prima, l'idrogeno grezzo (pricipalmente CO2, H2 e traccia CO, CH4) è prodotto tramite il processo fendentesi del vapore e poi è purificato dalla tecnologia dell'adsorbimento dell'oscillazione di pressione per ottenere l'idrogeno con la riunione della purezza i requisiti degli utenti.
Il metanolo crudo e l'acqua desalificata cruda sono premescolati ad un determinato rapporto, pressurizzato dalla pompa dosatrice, preriscaldato, gassificato e surriscaldato e poi entrano nel reattore. Nell'ambito dell'azione del catalizzatore, la reazione è effettuata per generare l'idrogeno grezzo. Dopo lo scambio termico, il calore è recuperato, raffreddato e poi fornisce il dispositivo dell'adsorbimento dell'oscillazione di pressione per purificazione finale.

Principi trattati per adsorbimento dell'oscillazione di pressione

Adsorbimento: i fenomeni ed il processo è che quando il materiale due del contatto fisico differente di fasi, le molecole materiali con densità bassa arricchisce nella superficie di cui con alta densità. Il materiale d'adsorbimento (una densità solida porosa è solitamente relativamente grande) è conosciuto come l'adsorbente, materiale adsorbito (una densità del gas è solitamente relativamente piccola) è chiamato come adsorbato. Secondo la natura dell'adsorbimento differente, può essere diviso in quattro categorie, vale a dire: l'adsorbimento chimico, adsorbimento attivato, condensazione capillare ed adsorbimento fisico.

I molti percorsi ad idrogeno

La rigenerazione di vapore è il metodo principale impiegato per produrre oggi l'idrogeno su una scala industriale. Ad un passo iniziale, i materiali di base quale gas naturale, il GPL o la nafta si combinano con vapore per produrre il gas di sintesi con l'aiuto di un catalizzatore eterogeneo. Questa miscela di monossido di carbonio e di idrogeno poi più ulteriormente è elaborata. Poiché i combustibili fossili sono utilizzati in questo metodo di produzione, il prodotto finale è chiamato idrogeno grigio. L'idrogeno grigio può anche essere prodotto con l'ossidazione parziale di residui della raffineria. Questo materiale del residuo è riscaldato ad una temperatura elevata stessa con ossigeno e vapore per produrre un gas di sintesi grezzo. Se l'anidride carbonica (CO2) contenesse in questo gas è rimossa in un processo a valle di bloccaggio del carbonio, l'idrogeno risultante è chiamata blu. L'idrogeno verde (H2) è ottenuto rigenerazione di vapore, se a materiale di base basato a bio- è disponibile, o spaccando l'acqua tramite elettrolisi. L'elettricità stata necessaria per questo processo di elettrolisi è generata esclusivamente dalle fonti rinnovabili. Attraverso la nostra società a capitale misto di ITM Linde Electrolysis (ILE), siamo uno dei fornitori principali del mondo delle tecnologie del electrolyzer del PEM (membrane di Proton-scambio), in modo da significa che i nostri clienti possono contare su noi per le soluzioni verdi faccia a faccia e integrate H2.

Indici tecnici

Capacità: 200Nm3/h
Purezza: 99% ~ 99,999%

Caratteristiche e vantaggi:

Tecnologia della trasformazione matura ed operazione sicura ed affidabile.
Ampia fonte di materia prima e di grande scala d'elaborazione.
Tecnologia avanzata di recupero di energia termica e consumo basso di energia di produzione.
