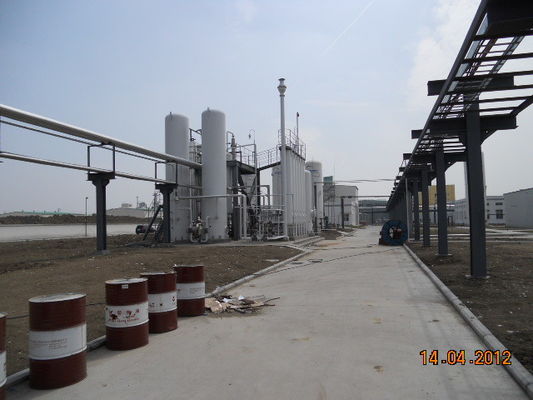

unità di rigenerazione di vapore della pianta del generatore dell'idrogeno dell'unità di 500Nm3/H Psa

unità di rigenerazione di vapore della pianta del generatore dell'idrogeno dell'unità di 500Nm3/H Psa

pianta della generazione dell'idrogeno 500Nm3/h, produzione dell'idrogeno da metanolo

Applicazione di tecnologia

Facendo uso di metanolo come materia prima, l'idrogeno grezzo (pricipalmente CO2, H2 e traccia CO, CH4) è prodotto tramite il processo fendentesi del vapore e poi è purificato dalla tecnologia dell'adsorbimento dell'oscillazione di pressione per ottenere l'idrogeno con la riunione della purezza i requisiti degli utenti.
Il metanolo crudo e l'acqua desalificata cruda sono premescolati ad un determinato rapporto, pressurizzato dalla pompa dosatrice, preriscaldato, gassificato e surriscaldato e poi entrano nel reattore. Nell'ambito dell'azione del catalizzatore, la reazione è effettuata per generare l'idrogeno grezzo. Dopo lo scambio termico, il calore è recuperato, raffreddato e poi fornisce il dispositivo dell'adsorbimento dell'oscillazione di pressione per purificazione finale.

Diagramma di adsorbimento e separazione di miscuglio di gas

Così può essere visto dall'equazione isotermica dell'adsorbimento di Langmuir da, ad una determinata temperatura, il desorbimento è completato riducendo la pressione. I metodi comuni di desorbimento sono desorbimento atmosferico e desorbimento di vuoto, quale scopo è di ridurre la pressione parziale dell'adsorbato. L'adsorbimento ed il desorbimento secondo le indicazioni dell'illustrazione:

L'adsorbimento dell'oscillazione di pressione (PSA) e dell'adsorbimento dell'oscillazione della temperatura processo di purificazione (TSA) è realizzato da due proprietà dell'adsorbente nell'adsorbimento fisico: uno è la capacità differente dell'adsorbimento delle componenti differenti, i due sono la capacità dell'adsorbimento dell'adsorbato sugli aumenti dell'adsorbente con pressione parziale e diminuzione con l'aumento della temperatura dell'adsorbimento. La prima proprietà dell'adsorbente, può realizzare l'adsorbimento preferenziale delle componenti dell'impurità che contengono in syn-gas dell'idrogeno per gli scopi di purificazione dell'idrogeno; per la seconda proprietà, può raggiungere l'adsorbimento ad alta pressione ed alla bassa temperatura, dissorbendo nella pressione bassa e nella temperatura elevata. Questo ciclo dell'adsorbimento e la rigenerazione raggiungono lo scopo di purificazione continua dell'idrogeno. Ma diminuzione con l'aumento della temperatura di adsorbimento.

Indici tecnici

Capacità: 500Nm3/h
Purezza: 99% ~ 99,999%

Caratteristiche e vantaggi

Tecnologia della trasformazione matura ed operazione sicura ed affidabile.
Ampia fonte di materia prima e di grande scala d'elaborazione.
Tecnologia avanzata di recupero di energia termica e consumo basso di energia di produzione.
