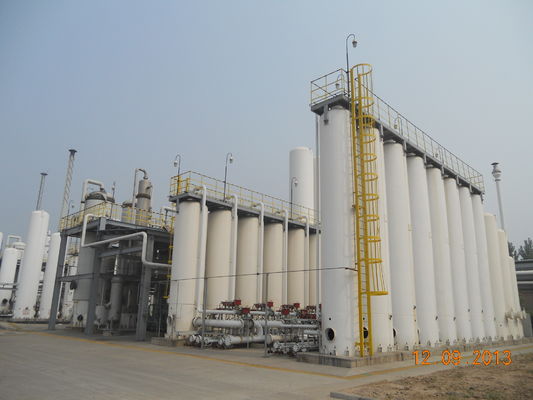

Produzione dell'idrogeno di Shanxi 8400Nm3/h da metanolo

Applicazione di tecnologia

Facendo uso di metanolo come materia prima, l'idrogeno grezzo (pricipalmente CO2, H2 e traccia CO, CH4) è prodotto tramite il processo fendentesi del vapore e poi è purificato dalla tecnologia dell'adsorbimento dell'oscillazione di pressione per ottenere l'idrogeno con la riunione della purezza i requisiti degli utenti.
Il metanolo crudo e l'acqua desalificata cruda sono premescolati ad un determinato rapporto, pressurizzato dalla pompa dosatrice, preriscaldato, gassificato e surriscaldato e poi entrano nel reattore. Nell'ambito dell'azione del catalizzatore, la reazione è effettuata per generare l'idrogeno grezzo. Dopo lo scambio termico, il calore è recuperato, raffreddato e poi fornisce il dispositivo dell'adsorbimento dell'oscillazione di pressione per purificazione finale.

Riforma del metanolo

Descrizione trattata principale:

Recuperi il metanolo e l'acqua nel serbatoio di compensazione circolare e la miscela unreacted con il materiale di base del metanolo che proviene dal serbatoio di compensazione del metanolo, (all'interno di determinata proporzione di metanolo e di acqua) pressurizzato dalla pompa dosatrice nello scambiatore di calore, in primo luogo scambio termico con il gas del convertitore; Dopo il primo scambio termico, la corrente prendpartee al surriscaldatore del vapore, secondariamente scambio termico con l'olio di conduzione di calore e la vaporizzazione completa e surriscaldare. La temperatura del vapore di materia prima raggiunge certa temperatura elevata ed entra in riformatore, completare la decomposizione catalitica e la reazione di conversione allo stesso tempo, gas riformato ad alta temperatura sta raffreddandosi con il liquido di materia prima dentro e l'acqua di raffreddamento di circolazione dallo scambiatore di calore e dal condensatore. È il terzo scambio termico. La temperatura sta raffreddandosi inferiore a ℃ 40 nella torre lavante dal lavaggio desalificato dell'acqua. Il miscuglio di gas riformato va ad un separatore gassoso-liquido per la separazione dell'acqua e poi entra in sezione di purificazione di PSA. Il metanolo unreacted è adsorbito dall'acqua desalificata e di nuovo al sistema di riciclaggio vicino ricicli la pompa liquida.

I separatori/purificazioni dell'idrogeno di HAVAYAR azionano sopra il processo dell'adsorbimento dell'oscillazione di pressione, anche conosciuto come la tecnologia di PSA. Questa tecnologia è basata sui fenomeni selettivi dell'adsorbimento delle molecole del gas sotto pressione sulla superficie di altamente poroso e l'adsorbente efficiente, nel caso della generazione dell'idrogeno l'adsorbente è a setaccio molecolare basato a carbonio (CMS). Quando l'idrogeno e l'anidride carbonica dalla conversione dell'acqua sono usati per la generazione dell'idrogeno, le torri dell'adsorbimento sono riempite di CMS.

Indici tecnici

Capacità: 8400Nm3/h
Purezza: 99% ~ 99,999%

Caratteristiche e vantaggi:

Tecnologia della trasformazione matura ed operazione sicura ed affidabile.
Ampia fonte di materia prima e di grande scala d'elaborazione.
Tecnologia avanzata di recupero di energia termica e consumo basso di energia di produzione.
