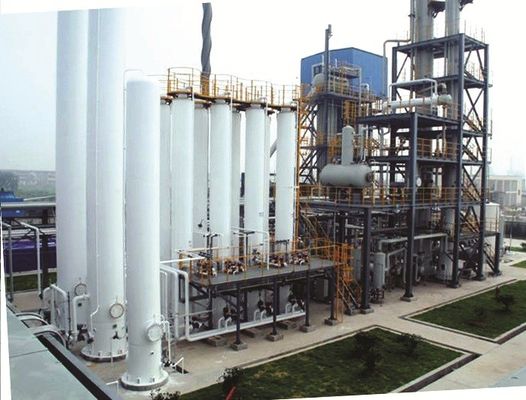

Pianta matura compatta dell'idrogeno di processo SMR da 3000Nm3 a 4500Nm3

Pianta matura compatta dell'idrogeno di processo SMR da 3000Nm3 a 4500Nm3

Miglioramento di Jiangsu e miglioramento dell'unità di produzione dell'idrogeno da gas naturale da 3000Nm3 a 4500Nm3

Applicazione di tecnologia:

L'idrogeno grezzo (pricipalmente CH4, Co, CO2, H2 e H2O) è prodotto da gas naturale (idrocarburi a catena a basso tenore di carbonio) tramite il processo di rigenerazione di vapore e poi è purificato dalla tecnologia dell'adsorbimento dell'oscillazione di pressione per ottenere l'idrogeno con la riunione della purezza i requisiti degli utenti.
Il gas naturale è compresso alla pressione appropriata (secondo il consumo del gas dell'utente e la pressione di esercizio ottimale) dal compressore e poi è preriscaldato per la desolforazione fine. Poi registra il riformatore con una determinata proporzione di vapore per la reazione. Poi attraversa la caldaia di cascami di calore del gas del riformatore, recupera il calore del gas del riformatore e registra il riformatore intermedio affinchè la reazione di conversione ottenga l'idrogeno grezzo. Dopo una serie di scambio termico e di raffreddamento, il gas naturale è raffreddato, entra nel dispositivo dell'adsorbimento dell'oscillazione di pressione ed infine si purifica.

Riforma del metano del vapore - produzione dell'idrogeno

TECHAIRS fornisce il metano del vapore che riforma la tecnologia (SMR) per produzione dell'idrogeno sia su un piccolo che sulla larga scala. SMR è un modo redditizio e di ottimo rendimento della produzione dell'idrogeno. Gli alti livelli della purezza possono essere raggiunti usando la tecnologia di purificazione dell'adsorbimento dell'oscillazione di pressione.

Nel processo che di SMR un materiale di base desulfurized (gas naturale, gas di scappamento della raffineria, gas di petrolio liquefatto o nafta) è compresso e che preriscaldato (la pressione del gas per materia prima è più bassa di 1.6Mpa), misto con il vapore acqueo dopo il raffinamento della desolforazione, nell'ambito dell'azione di ℃ 800 ad alta temperatura, certa pressione e catalizzatori, alcano e vapore acqueo contenuto nel gas naturale provochi una reazione chimica per produrre un gas di riforma che contiene H2, il CO, la CO2, il N2 ed il CH4. Il gas di riforma prendpartee al convertitore dello spostamento attraverso il trasferimento di calore residuo ed il CO è convertito in H2 ed in CO2. La CO2 è riciclata attraverso trasferimento di calore, condensazione, la separazione dell'vapore-acqua, il progr automatico sono controllo e l'adsorbente dei passaggi del gas caricato con una pluralità di adsorbenti specifici a loro volta ed il prodotto di idrogeno è estratto dopo il N2 adsorbente di PSA, il CO, il CH4 e la CO2 through sollevando la pressione. Le impurità sono rilasciate con il depressurization e gli adsorbenti sono riattivati.

Indici tecnici:

Purezza: 99%~99.9999%
Capacità: 4500Nm3/h

Caratteristiche e vantaggi della pianta dell'idrogeno dello smr

Tecnologia della trasformazione matura ed operazione sicura ed affidabile.
Breve ciclo della costruzione di progetto e del tasso di recupero di investimento per raggiungere forte mercato competitivo.
Recupero a più stadi del margine e permettere dell'ustione-indietro del gas di desorbimento di PSA economizzatore d'energia e rispettoso dell'ambiente.
Adsorbente speciale, costo di gestione basso, elevata purezza ed alto rendimento.
Valvola di regolazione programmabile speciale con l'alto livello di automatico.
